Equipment

Fibre composite and textile technologies, testing and measuring equipment and production technologies

Fibre composite technologies

Durchmesser
1 m
Betriebstemperatur
250°C
Zul. Betriebsunterdruck
0,94 bar
Max. Betriebsüberdruck
20 bar

Presskraft (max./min.) 1000 kN / 22 kN
Spannfeld Pressplatten 650x600 mm²
Kühlleistung Wärmetauscher
 650x600 mm²
500 mm Hub
Schließgeschwindigkeit Schnellverschluss:
28 mm/s
Arbeitverschluss:
1-3 mm/s
Evakuierbarer Pressraum (ca. 20 mbar)
Eventgesteuerte Programmierung
Aufzeichnung aller Prozesssteuergrößen

Max. Arbeitsdruck
150 bar
Viskositätsbereich
50 - 80.000 mPa s
Max. Druckluftversorgung
6 bar
Mischungsverhältnis
100:100 bis 100:5
Zahnrad-Pumpen-Dosieranlage
2K-Ventil
Regelung des Mischungsverhältnisses
Steuerung über Druck oder Menge
Zusätzlicher externer Drucksensor

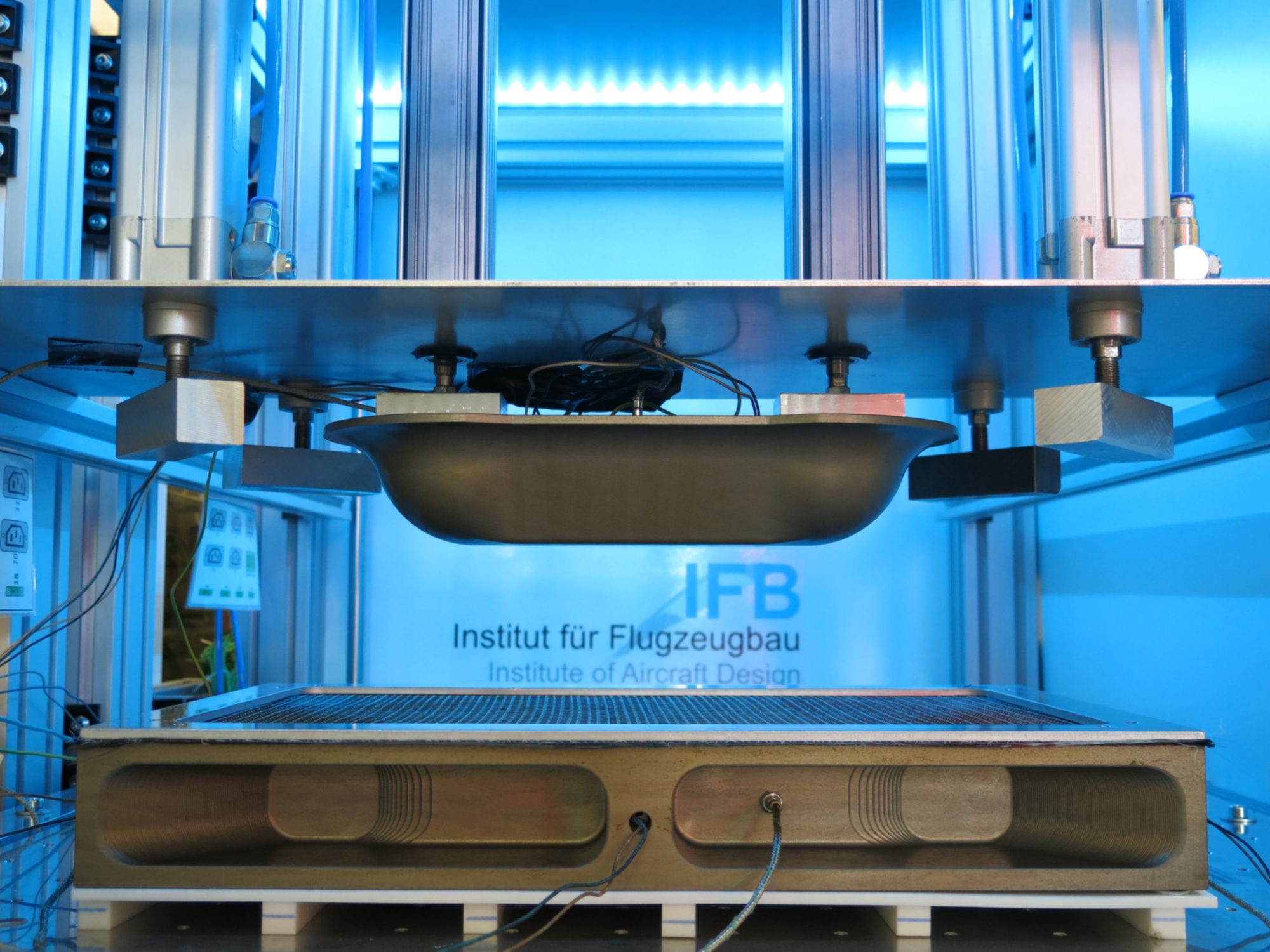

Umformung mittels segmentierter Stempel, Vollstempel und / oder Membran bei positions-, weg- und kraftgesteuerter Aktorik
Mittels Temperatursensoren gesteuerter Thermalhaushalt: beheizbare Grundfläche; vakuumdichte „plug and heat“-Heizpatronen; Infrarotheizstrahler
Schnellwechsler für unterschiedliche Geometrien und Ausrichtungen
Positionierung mittels Zentrierstiften und / oder Laserprojekten
QS mittels Laserprojektion und / oder optischer Oberflächenanalyse

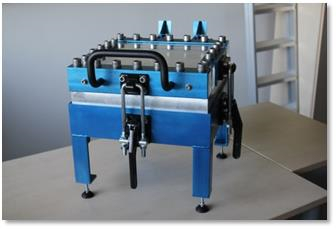

Radiale oder lineare Infiltration
Konst. Druck oder konst. Zufluss
Faservolumengehalt 30 - 70%
Gewebe, Gelege (NCF), UD, Geflechte möglich

Infiltrationsdruck 0,5 - 6 bar
Faservolumengehalt 30 - 70%
Preameabilitätsbestimmung gesättigte und ungesättigte
Gewebe, Gelege (NCF), UD, Geflechte möglich

Textile technologies

Radialkonzept
64 Flechtfäden
32 Stehfäden
Flügelraddrehzahl 100 U / min
Flechtbarer Durchmesser bis 250 mm
Trennbar für geschlossene kreisförmige Bauteile
Kuka Robotergestützt

Radialkonzept
176 Flechtfäden
88 Stehfäden
Flügelraddrehzahl 80 U / min
Flechtbarer Durchmesser bis 650 mm
Trennbar für geschlossene kreisförmige Bauteile
Kuka Robotergestützt

Standartflechtmaschine
48 Flechtfäden
Horizontale Flechtebene
Flügelraddrehzahl 100 U / min
Ausführung ohne Flechtring

Programmierung und Kontrolle über KCP
6 Achsen
Arbeitsbereich 2.700 mm
Max. Traglast 180 kg

Programmierung und Kontrolle über KCP
6 Achsen
Arbeitsbereich 2.400 mm
Max. Traglast 125 kg

Tuftingkopf (RS 522)
Blindstich-Nähkopf (RS 510)
Zweinadel-Nähkopf (RS 530)
Einbringung von Z-Verstärkungen
Verbesserte Delaminations- und out of plane Eigenschaften
Bearbeitung beliebiger 3D-Bauteile
Einseitiger Nähgutzugriff

je 2 Umspulports je Bewegungsrichtung
2 Längenmessungssensoren
geeignet für Klöppel mit und ohne Kabinett
800 – 3.000 U /min

4 Kopf
Nahtlänge 0,1 – 12,7 mm
Nähgeschwindigkeit 1000 U / min
Stichfeld 1.200 x 3.500 mm

Stichtyp 1-Nadel Doppelsteppstich
Max. Garnstärke NM 8
Nähfeldgröße 1.800 x 1.200 mm

Arbeitsfläche 1.900x 1450 mm
Schneidgeschwindigkeit 10 m / min
Max. Schnittdicke 6 mm
Messersystem Oszillierender Ziehmesser, Ultraschallmesser

Ausgangsleistung 2.200 W
Hublänge 100 mm
Arbeitsbereich 5 – 95 mm
Max. Schließkraft 2,8 kN
Dyn. Triggerkraft 2.400 N

Additive manufacturing

Arbeitsraum 340x 340x 620 mm
Max. Materialaufbaugeschwindigkei 35 mm/h
Schichtdicke 0,1 - 0,15 mm
Scangeschwindigkeit 6 m/s

Sandwich structures

Schneidfläche 3.180 x 3.200 mm
Max. Geschwindigkeit 1.700 mm / s
Max. Beschleunigung 1,5 G
Max. Materialhöhe 55 mm
Multihead A7z und HF-Spindel

Bearbeitungsfläche 1.000 x 600 mm
60 W CO2 und 30 W Faserlaser
trotec Speedy 400 flexx

Wind Energy

  • Maayen Wigger
    Please contact Mr. Wigger for further information or inquiries

Max. Höhe 120 m
Sensorik: Schalenkreuzanometer, Sonic
Anemometer, Windfahnen, Hygrometer, Barometer, Thermometer

Test und Vermessung von elektrischen und hydraulischen Pitch-Antrieben für Windkraftanlagen

Max. Reichweite 4.000 m
All sky scanner
Az: 0 - 360°
El: -15 - 90°

Max. Reichweite 250 m
Scanner
- Az: +/- 18°
- El: +/- 18°

Vermessung von Rotorblättern für Kleinwindkraftanlagen
Azimut 360°
Max. Rotordurchmesser 2 m
Messung von Biegung Rotorblatt, Schub über Turmbiegung, Drehzahl

Test K-WEA mit Messmast
Nennleistung 1 kW
Messung von Rotordrehzahl, Leistung, Windgeschwindigkeit, Windrichtung, Lufttemperatur, Luftdruck, Luftfeuchte

Erfassungssystem für Messdaten von Last- und Leistungsmessung an Windenergieanlagen nach IEC-61400-12/13
imc CRONOS Messsystem
USV
PC
Blitzschutzeinrichtungen

Direct contact to our testing team

Testing technology

Laboratory

Determination of the glass transition, the heat capacity and the reaction enthalpy

DSC 2920 by TA Instruments
temperature range: –50°C – 500°C
heating rate: 0,1°C/min – 20°C/min
sample weight: 0,5 mg – 100 mg

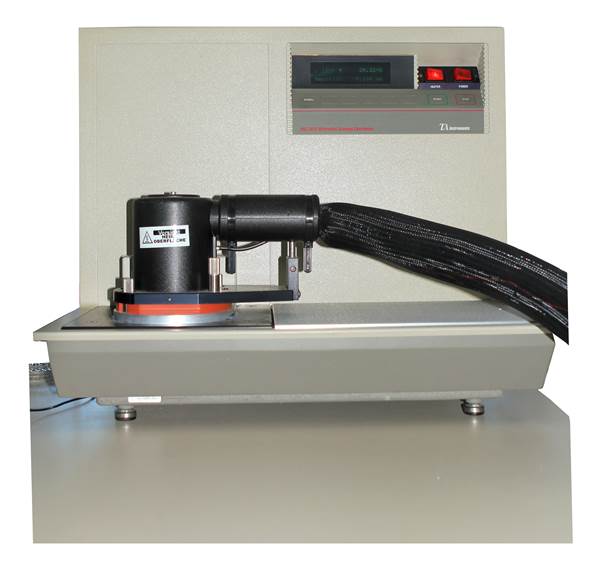

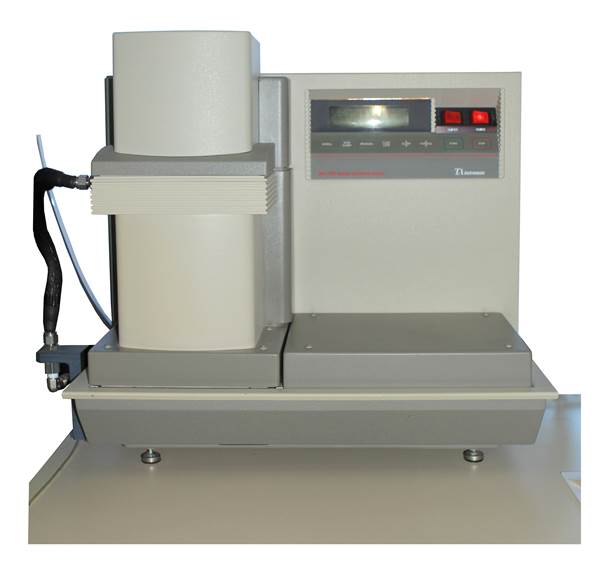

Determination of the storage modulus, the loss modulus and the flexural modulus

DMA 2980 by TA Instruments
temperature range: 25°C – 600°C
frequency range: 0,01 Hz – 200 Hz (dependent on material)
different clamping options

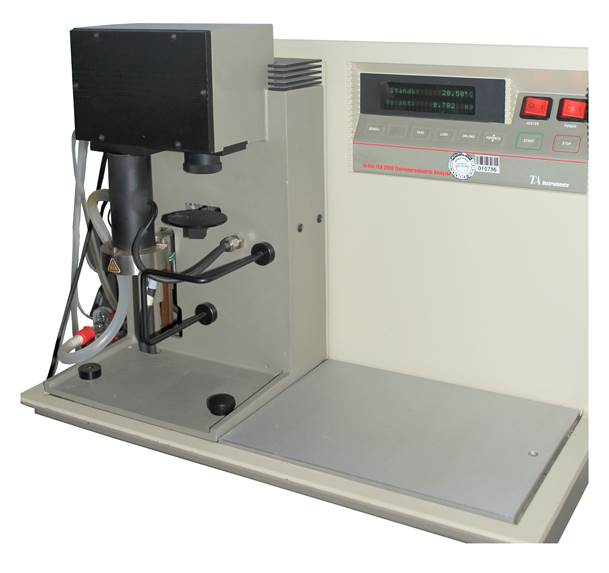

Determination of the weight change over the temperature

TGA 2950 by TA Instruments
temperature range: 25°C – 1000°C
heating rate: 0,1°C/min – 100°C/min
maximum sample weight: 1,0 g

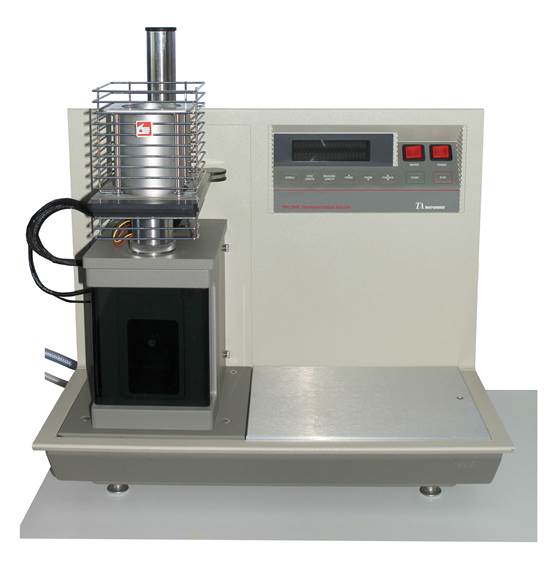

Determination of the linear expansion coefficient

TMA 2940 by TA Instruments
temperature range: 25°C – 1000°C
heating rate: 0,01°C/min – 200°C/min
maximum sample height: 25 mm

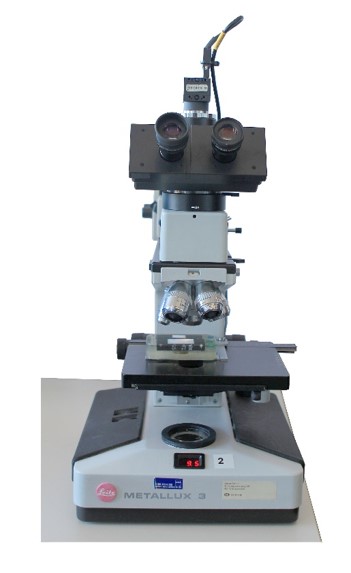

Metallux 3 by Leitz
magnification: 50, 100, 200, 500x
incident light, transmitted-light and dark-field microscope
illuminantion source: halogen lamp

VHX 7000 by Keyence
Magnification 20–2,500x
Incident light, transmittend light und stereo-microscopy

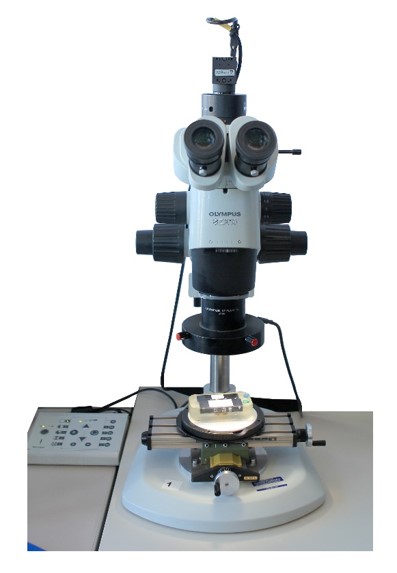

SZX 10 by Olympus
magnification: 6,3 – 63x
incident light:
illumination source: LED ring light

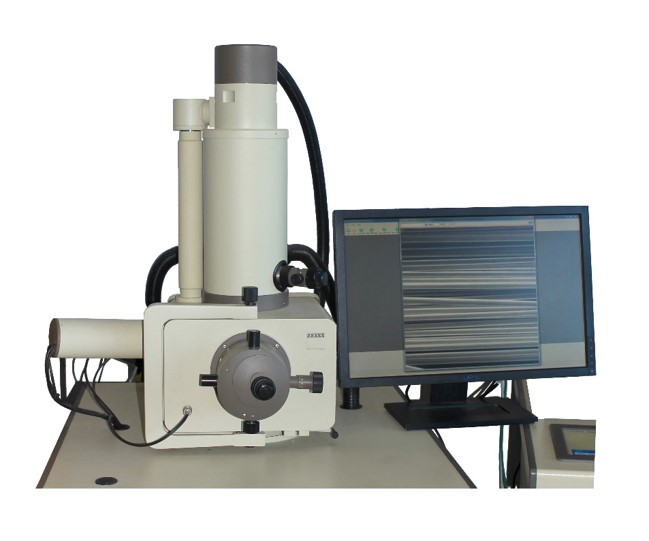

Showing of failure surface and fiber surface

DSM 940 by Zeiss
resolution: 5 nm at 30 kV
magnification: 15 – 200,000x
high voltage: 1, 2, 3, 4, 5, 10, 15, 20, 25, 30 kV

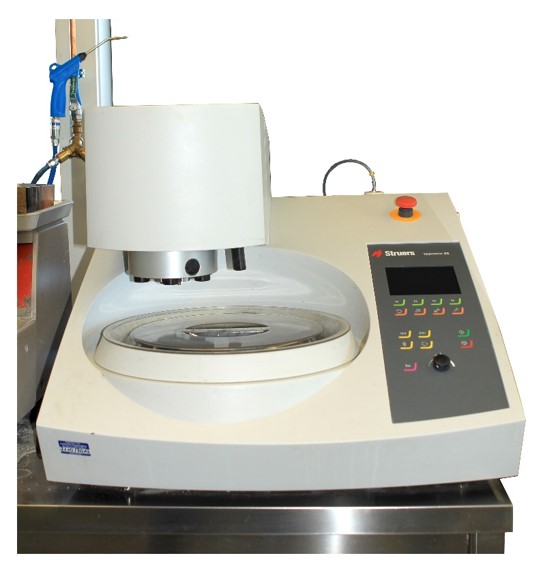

Preparation of samples for microscopy

Tegramin 30 by Struers
cylindrical samples: 40 mm
rectangular samples: 90x50 mm

Measurement technology

Optical 3D deformation analysis
Non-contact and material-independent measurement
Static and dynamic loads
High spatial and temporal resolution
Direct interface to the testing machine

3D surface analysis (static)
Non-contact measurement
Directly generated data sets and measurement reports
Scalable measurement fields
Stereo camera technology

©Olympus

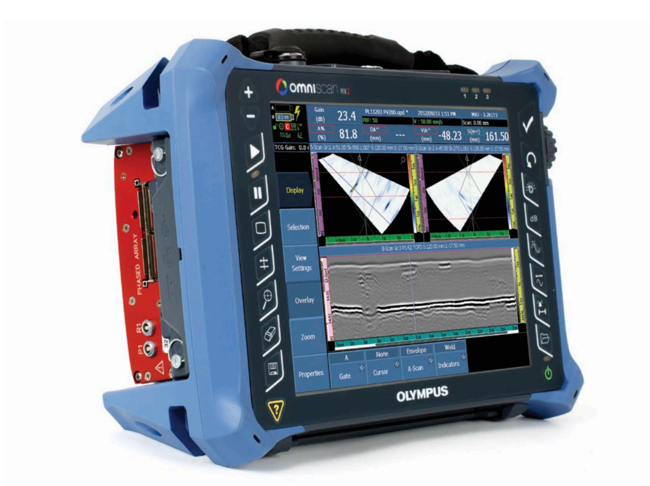

Olympus OmniScan MX2 16:128

Precision +/- 2 %
Spectral range 7.5 to 13 μm
Spectral resolution 1.3 mrad
Field of view 24°x 18°/ 0.3 m

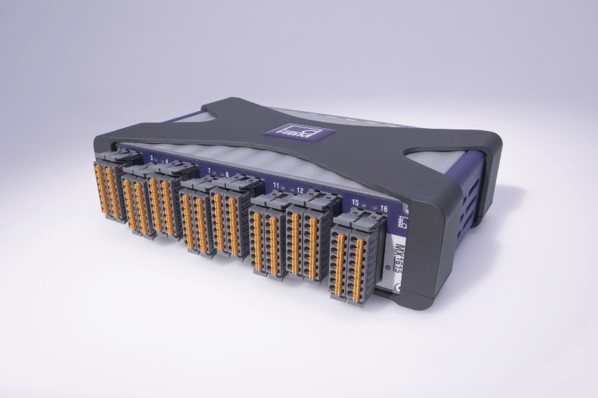

HBM 1-MX1615
16-channel strain gauge bridge measuring amplifier
Measuring rate up to 19.2 kHz

HBM 1-MX840A
8-channel Universal measuring amplifier
Measuring rate up to 19.2 kHz

Spider 8
8-channel Universal measuring amplifier
Measuring rate up to 9.6 kHz

Universal testing machines

Force Range Axial ± 100 kN
Moment Range Torsional bis 1000 Nm

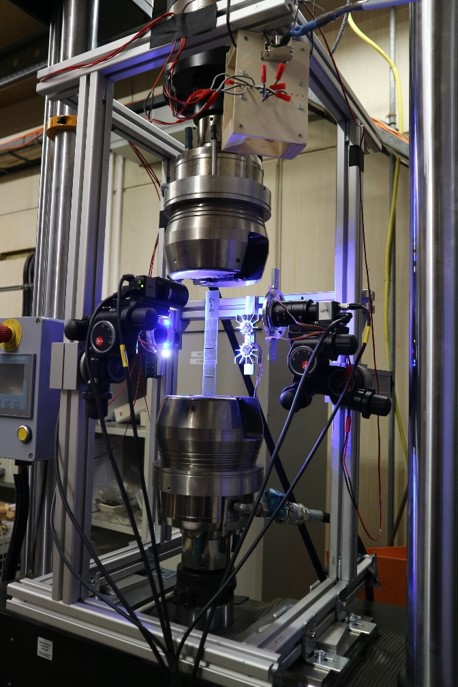

Servohydraulic testing machine for fatigue and static testing
Hydraulic Specimen Grips (Flat and Round)
Strain measurement Strain Gauge, Clip-on Extensometer, Videoextensometer or full-field 3D DIC

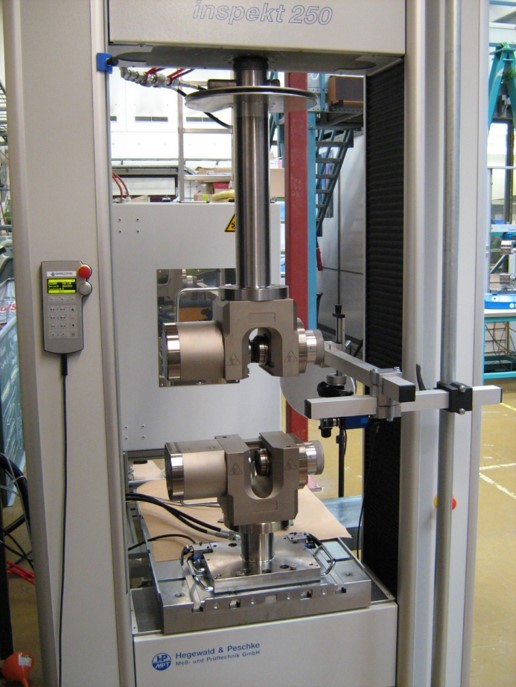

Force Range Axial ± 250 kN down to ± 5 kN
Moment Range Torsional 600 Nm
Mechanical Specimen Grips
Hydraulic Specimen Grips
Temperature chamber -40°C bis 250°C
Strain measurement Strain Gauge, Clip-on Extensometer, Videoextensometer or full-field 3D DIC

Force Range Axial ± 250 kN
Hydraulic Specimen Grips
T-Slotted table for variable test setup
Temperature chamber -40°C bis 250°C
Strain measurement Strain Gauge, Clip-on Extensometer, Videoextensometer or full-field 3D DIC

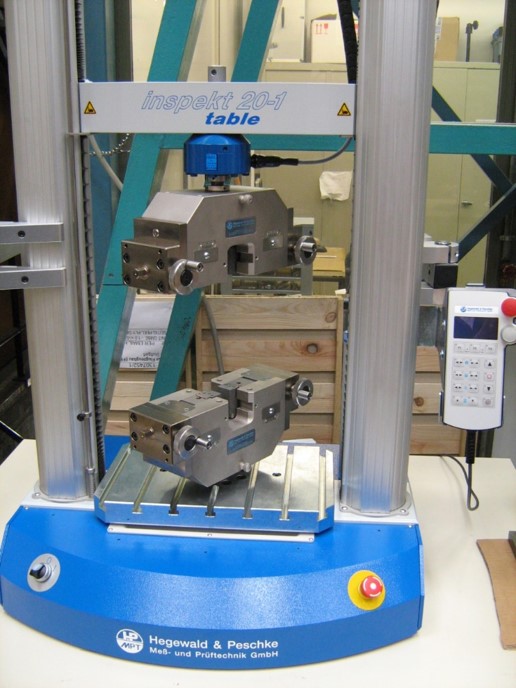

Force Range Axial ± 20 kN and ± 2 kN
Mechanical Specimen Grips
Pneumatic Specimen Grips
T-Slotted table for variable test setup
Strain measurement Strain Gauge, Clip-on Extensometer, Videoextensometer or full-field 3D DIC

5 Axial Servohydraulic cylinders 10 kN / 100 mm (test stand)
16 kN / 250 mm
25 kN / 250 mm (test stand)
100 kN / 250 mm
250 kN / 100 mm
1 Torsion Hydraulic Motor 4 kNm / 100°
Multiaxial control of cylinders possible

2 Axial Fatigue Test Stands  10kN and 25kN

IST Labtronic multiaxis controller Up to 5 Axes control







Max height for drop-weight 1,6 m
Piezo Force Transducer max. Force 20 kN
Max. Impact Energy
100J
Specimen types CAI, TAI, can be adapted for smaller structures


©Zwick

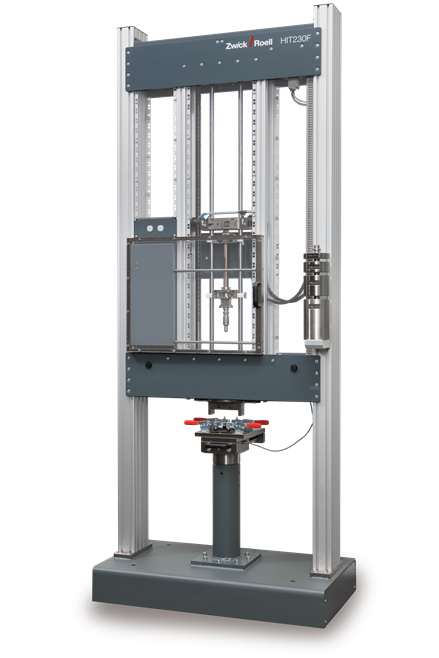

Zwick HIT230
Max. Impact Energy 230J
Specimen types CAI



Production technology

Arbeitsbereich 1.000x 1.000x 300 - 1.450 mm (Drahtlänge)
Max. Positioniergeschwindigkeit 1.500 mm/min
Schnittgeschwindigkeit 750 mm/min bei 35 kg/m²
Heizdrahtdicke 0,4 mm

Schnitthöhe 250 mm
Bandmessergeschwindigkeit 16 m/s
Bandmesserlänge 4.920 mm
Tischhöhenverstellbar 760 - 880 mm

Nenntemperatur 250°C
Mindestabluftvolumenstrom 480 m³ / h
max. Temperatur der Heizfläche 750°C
Nutzraum 3,125 m³

Machining production technology

  • Andreas Mezger
    Please contact Mr. Mezger for further information or inquiries

Spitzenweite 2.000 mm
Max. Durchmesser 490 mm
Max. Drehzahl 3.000 U / min
Max. Vorschub 10 m / min
hydraulisch angetriebenes Fräswerkzeug
Spannzangeneinrichtung
dxf-Import

Max. Verfahrweg x= 500 mm
y= 350 mm
z= 350 mm
Max. Drehzahl 4.000 U / min
Max. Vorschub 5 m / min
direkte CAM Anbindung


max. Drehdurchmesse 150 mm
Spitzenweite 350 mm
max. Drehzahl 6.000 U / min
max. Vorschub 10 m / min
Schrägbett
Werkzeugrevolver

Spitzenweite 500 mm
Max. Durchmesser 180 mm
Max. Drehzahl 3.100 U / min
Digitale Anzeige
Spannzangeneinrichtung

Bearbeitungsraum 1.000 x 1.250 x 150 mm
3 Achs-CNC
500 W HF-Spindel
